En esta oportunidad vamos a explicar como hacer un simple probador de encendidos electrónicos lo bueno de este es que no lleva demaciados componentes y que cualquier persona con poco de idea lo puede hacer todo consiste en conseguir una fuente 12 volt 3 amp si la pueden comprar echa mejor haci se ahorran un buen tiempo para hacerla yo por lo practico les recomiendo que consigan una del tipo fabricacion nacional ( no de esas chinas) por que bienen selladas y por lo general son de plástico y eso a la hora de hacerla resulta mas complejo las del tipo nacionales las que tiene gabinete de metal resultan mucho mejor .
Lo primero que vamos hacer con esta es desarmarla lo que vamos hacer en soldar un cable gemelo si pueden ser el que tiene polaridad marcada mejor y lo vamos a acoplar a la salida del transformador por fuera del recticador "Que queremos decir con esto que lo vamos a soldar a la salida de 12volt de la fuente pero en este caso no queremos que sea corriente continua si no alterna " .¿Para que? con esta corriente vamos a poder simular el pulso o frecuencia que precisamos para probrar los módulos de encendido del tipo inductivos el que comúnmente llamamos el que tiene la bobinita adentro del distribuidor del auto con estas frecuencia de 50hz podemos hacer que nuestro modulo funciones en el rango de las 3000 RPM y poner a funcionar el modulo de encendido que vamos a probar al un limite considerable como para detectar anomalías del mismo .
AQUI PODES VER VIDEO DEMOSTRATIVO
La pregunta viene ¿y los del pulso Hall que hacemos ? .Bueno les cuento que también los podemos probar ya que en la modificación de la fuente también les voy a mostrar como hacer que este pulso pase de ser de senoidal a onda cuadrada osea prendido y apagado .
lo unico que tenemos que hacer es agregar un pequeño relay conectado en los terminales 86 y 85 a la fuente pero tomando antes del rectificador si hacemos esto nos vamos a dar cuenta que nuestro reley emite una especie de sunbido y esto es precisamente lo que queremos por que con estas obsilaciones logramos que los contactos peguen y despeguen en forma intermitente alimentandolos desde la fuente con corriente positiva tenemos un generador de pulsos hall en este caso terminales 30 y 87 suena medio complejo pero es muy simple.
En las figuras les voy a dejar un diagrama para que se orienten y que le sea mas fácil a la hora de hacer las correspondientes conecciones

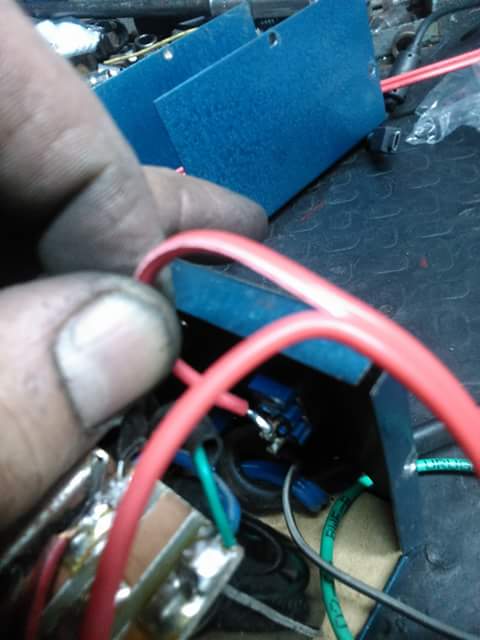

Como pueden ver en la fijura izquierda les debería de quedar algo así .
* cable gemelo azul y rojo alimentación continua positivo y negativo.
*cable gemelo rojo y negro salida de corriente continua para modulo de encendido.
*cable verde salida para modulo hall.
Lo primero que vamos hacer con esta es desarmarla lo que vamos hacer en soldar un cable gemelo si pueden ser el que tiene polaridad marcada mejor y lo vamos a acoplar a la salida del transformador por fuera del recticador "Que queremos decir con esto que lo vamos a soldar a la salida de 12volt de la fuente pero en este caso no queremos que sea corriente continua si no alterna " .¿Para que? con esta corriente vamos a poder simular el pulso o frecuencia que precisamos para probrar los módulos de encendido del tipo inductivos el que comúnmente llamamos el que tiene la bobinita adentro del distribuidor del auto con estas frecuencia de 50hz podemos hacer que nuestro modulo funciones en el rango de las 3000 RPM y poner a funcionar el modulo de encendido que vamos a probar al un limite considerable como para detectar anomalías del mismo .AQUI PODES VER VIDEO DEMOSTRATIVO
lo unico que tenemos que hacer es agregar un pequeño relay conectado en los terminales 86 y 85 a la fuente pero tomando antes del rectificador si hacemos esto nos vamos a dar cuenta que nuestro reley emite una especie de sunbido y esto es precisamente lo que queremos por que con estas obsilaciones logramos que los contactos peguen y despeguen en forma intermitente alimentandolos desde la fuente con corriente positiva tenemos un generador de pulsos hall en este caso terminales 30 y 87 suena medio complejo pero es muy simple.
En las figuras les voy a dejar un diagrama para que se orienten y que le sea mas fácil a la hora de hacer las correspondientes conecciones
Como pueden ver en la fijura izquierda les debería de quedar algo así .
* cable gemelo azul y rojo alimentación continua positivo y negativo.
*cable gemelo rojo y negro salida de corriente continua para modulo de encendido.
*cable verde salida para modulo hall.
esta demás decir que cada cual puede mejorar este probador yo se los presento e la forma mas sencilla posible para que sea mas fácil de armar y entender el diseño .
como pueden ver en la figura estamos probando un modulo de encendido de fiat uno este tipo de encendido es del tipo inductivo y se ve claramente el arco de corriente que sale de la bobina de encendido .bueno mis amigos esperp les puedan sacar probecho este articulo y como siempre no olviden suscribirce y dejar sus comentarios que con gusto les contestare a la brevedad cualquier duda como siempre los esperamos por este blog un saludo cordial y demas esta agradecer buestra permanencia.
